文章報道了一種以粗麻廢料為原料，通過簡單的兩步炭化工藝合成高收率含石墨烯生物炭的方法。第一步是原料在600℃下碳化，接著是球磨，然后在1200℃下使用KOH進行石墨化。通過對制備的生物石墨烯和商用石墨烯的對比分析，揭示了粗麻基石墨烯優越的石墨烯性能。值得注意的是，這種生物基石墨烯表現出優異的特性，如1021 m
2/g的BET表面積，拉曼光譜中的缺陷與石墨烯之比低至0.12，總產率為19% wt。這些發現突出了粗麻袋廢料作為高質量石墨烯合成的可持續前體的潛力及其在各種應用中的潛力。

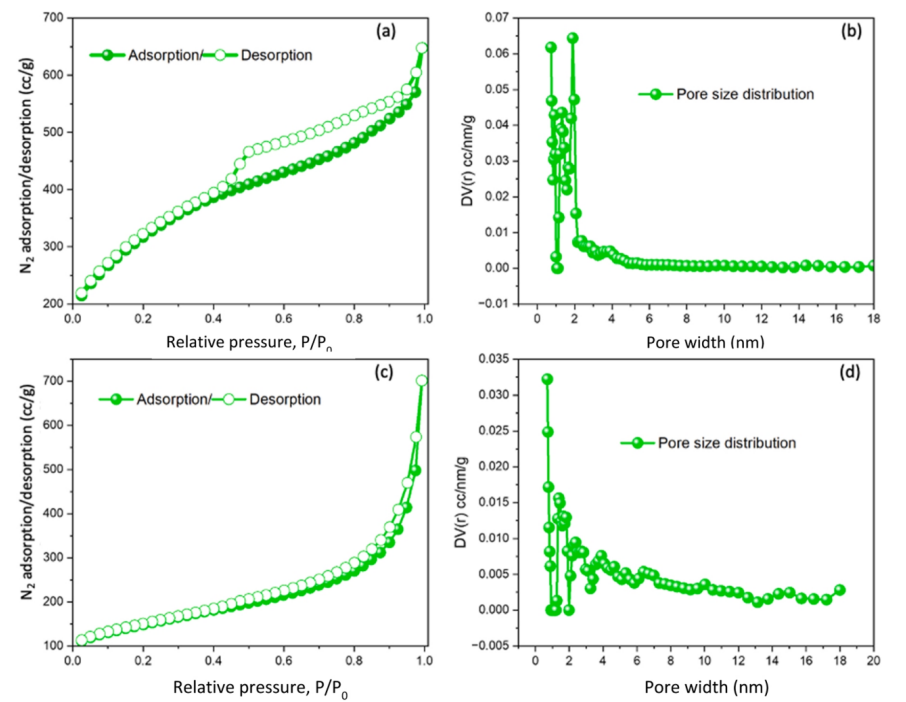

圖1. N
2吸附/解吸等溫線和孔徑分布:(a)和(b)粗麻石墨烯；(c)和(d)商業級石墨烯納米片。

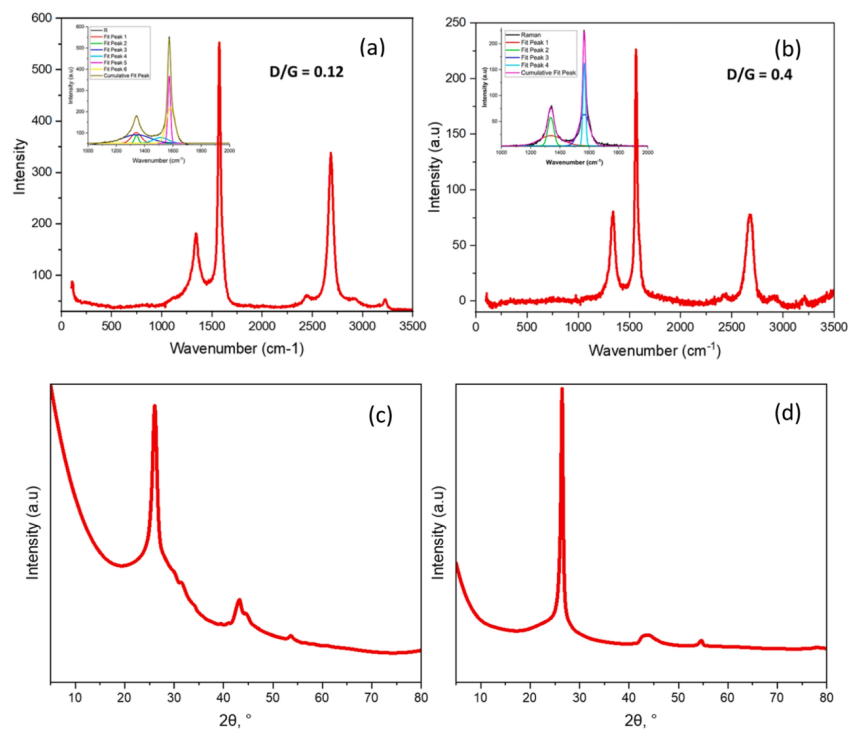

圖2. 亞麻基石墨烯(a)、商用級石墨烯納米片(b)的拉曼光譜和擬合拉曼曲線(插圖);制備的粗麻基石墨烯(c)和商用級石墨烯納米片的XRD圖譜(d)。

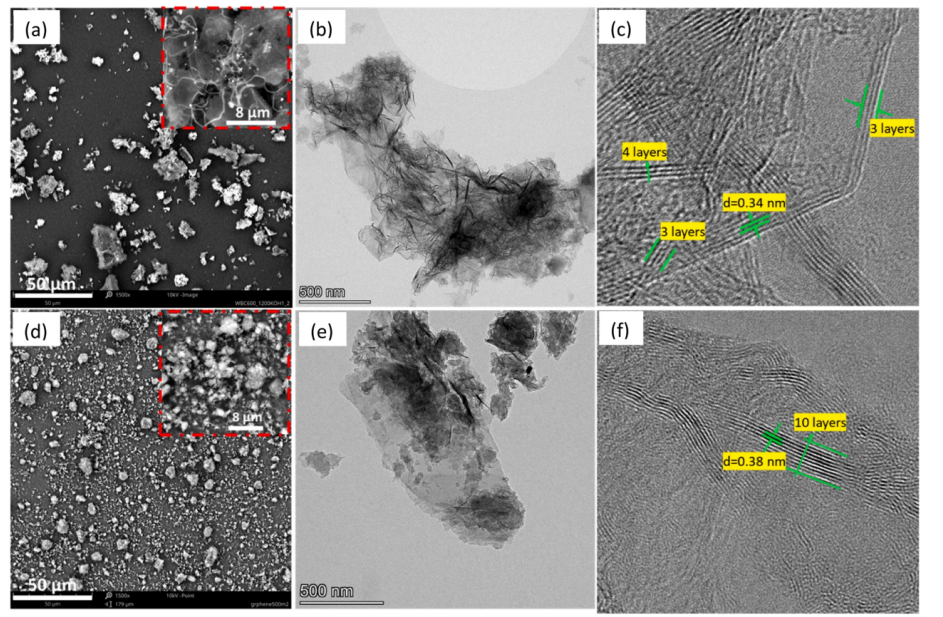

圖3. 粗麻布石墨烯(a-c)和商用級石墨烯納米片 (d-f)的SEM, TEM和HR-TEM圖像。

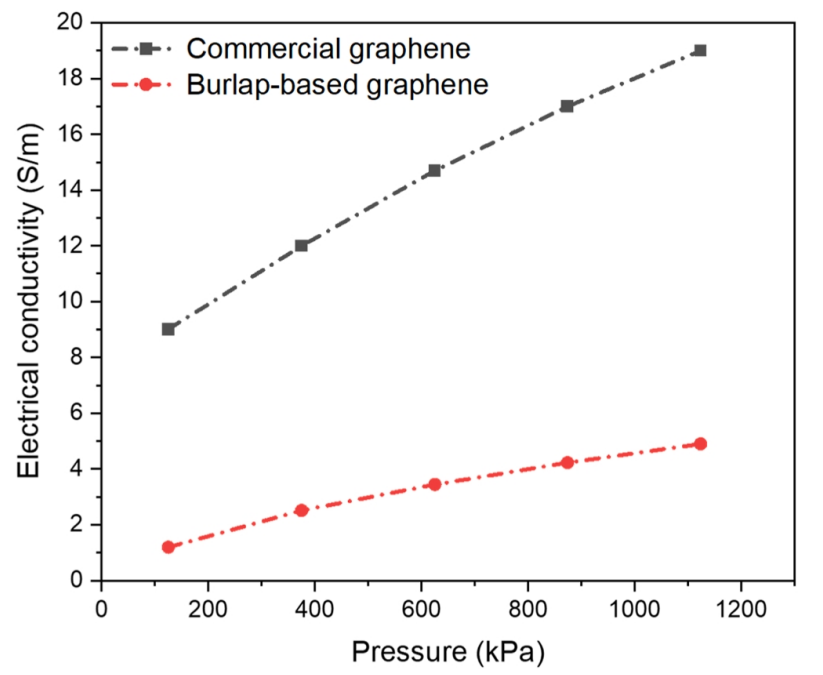

圖4. 粗麻布和商用級石墨烯材料的電導率結果比較。
相關研究成果由加拿大圭爾夫大學工程學院、植物農學系生物制品發現與開發中心Haftom Weldekidan等人于2024年發表在Carbon Trends (https://doi.org/10.1016/j.cartre.2024.100336 )上。原文：Graphene-containing biocarbon from burlap waste: Property comparison with commercial grade graphene nanoplatelets
轉自《石墨烯研究》公眾號
