通過一種最佳可持續的方式來滿足能源需求是人們非常感興趣的。通過繞過高溫煅燒的快速綠色方法，獲得了一種基于天然蛋白質、少層石墨烯和非貴金屬組分的三元雜化物。它在通過甲醇光重整制備H
2中的顯著活性與納米相關量子限制效應和小帶隙、導帶邊緣增加以及Fe
xO
3納米顆粒（尺寸高達2nm）還原性增強相結合的因素有關。白蛋白均勻地修飾FLG表面有助于催化劑分散、減少光生電荷復合和MeOH吸附。Fe
xO
3/Album/FLG表現出良好的光穩定性和優于參考的TiO
2基催化劑的活性。

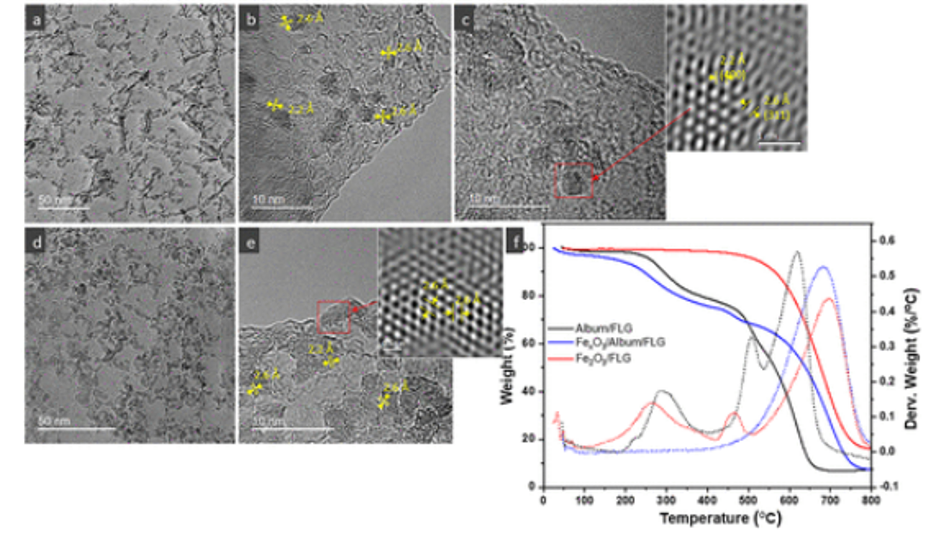

圖1. （a–c）Fe
xO
3/Album/FLG的TEM顯微照片，（d，e）Fe
2O
3/FLG的TEM顯微圖像，以及（f）Fe
xO
3/Album/FLG、Fe
2O
3/FLG和Album/FFG的TGA（DTG）曲線。

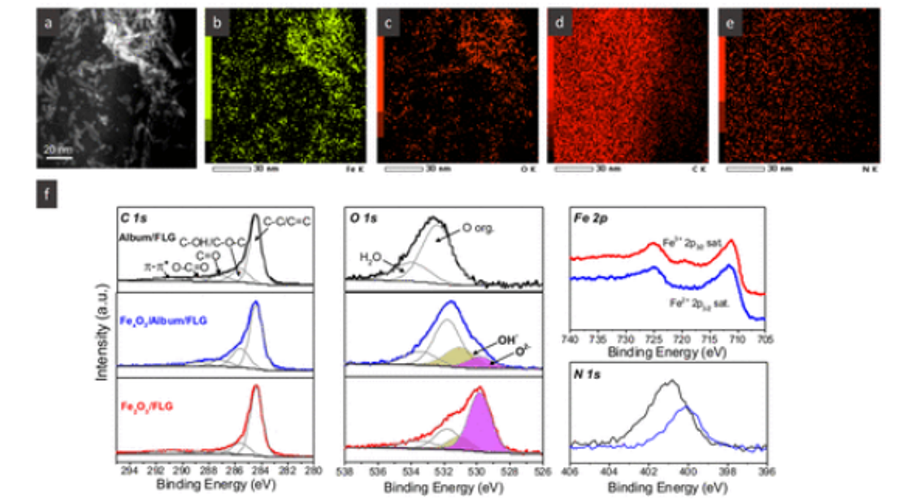

圖2.（a） 暗場掃描透射電子顯微照片（DF-STEM）（比例尺：20 nm）和（b–e）Fe
xO
3/Album/FLG中的元素圖譜。（f） Fe
xO
3/Album/FLG、Fe
2O
3/FLG和Album/FLG的C1s、O1s、Fe2p和N1s XPS。

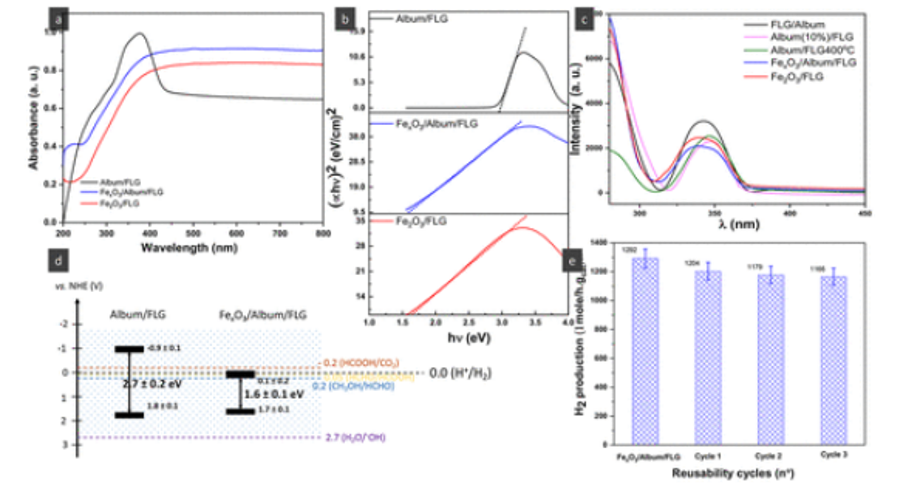

圖3. （a–d）Fe
xO
3/Album/FLG、Fe
2O
3/FLG和參考樣品的光學性質：（a）紫外-可見吸收光譜，（b）Tauc圖，（c）PL光譜，（d）帶隙邊緣圖，以及（e）Fe
xO
3/Album/FLG的H2生產率和可重復使用性測試。

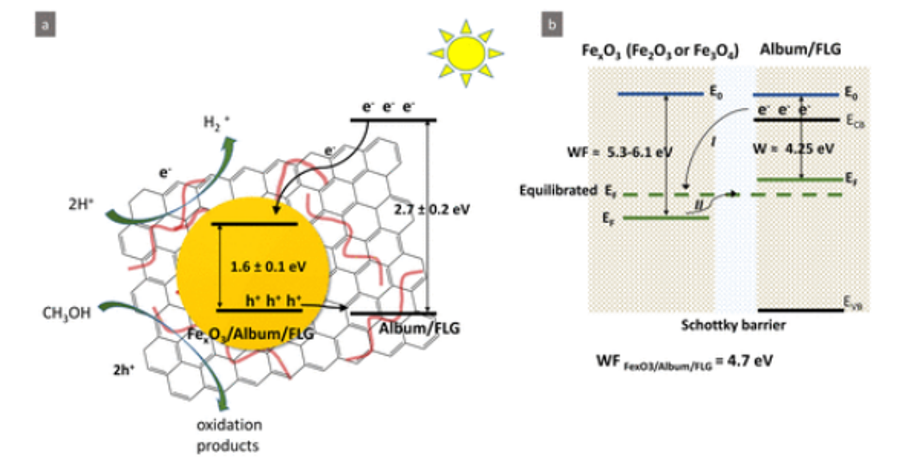

圖4. （a） Fe
xO
3/Album/FLG中的光子氫轉化機制。（b） Fe
xO
3助催化劑和Album/FLG半導體之間費米能級的平衡。
相關研究成果由斯特拉斯堡大學Izabela Janowska等人2023年發表在ACS Sustainable Chemistry & Engineering (鏈接：https://doi.org/10.1021/acssuschemeng.3c04186)上。原文：Multisustainable Approach. Ternary Photocatalytic Composite: Fe
xO
3/Albumin/Few Layer Graphene in H2 Production via Photo-reforming of Methanol。
轉自《石墨烯研究》公眾號
