在Lewis酸性熔鹽中室溫下實現了MXenes的無氟、無水電化學制備。此外，研究了MAX相V
2AlC在有機離子液體鋁電池中的陽極反應，測定了MAX相V
2AlC中金屬原子Al和V的萃取電壓。這為MXenes的恒壓電化學制備指明了方向。進一步研究了V
2AlC (E-V
2AlC)在鋁電池中的電化學性能。一站式制備應用過程避免了MXenes與水和空氣的接觸，而蝕刻在鋁電池中的MXenes更有利于Al
3+的插/脫插。因此，E-V
2AlC在鋁電池中表現出了優異的電化學性能。在電壓窗口為0.01-2.3 V (V vs Al/Al
3+)、電流密度為500 mA g
-1的條件下，6500次循環后的比放電容量約為100 mAh g
-1。研究了E-V
2AlC在鋁電池中的儲能機理和法拉第儲能方法。采用恒流間歇滴定法測定了Al
3+的擴散系數D。從動力學的角度闡明了其優異電化學性能的原因。

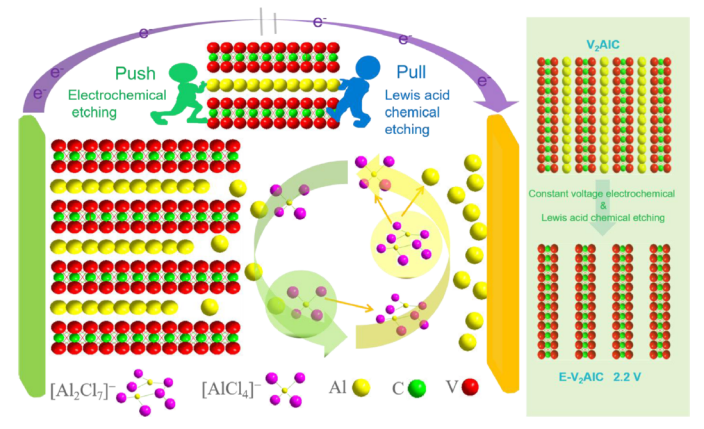

圖1 MAX相的電化學刻蝕機理圖。

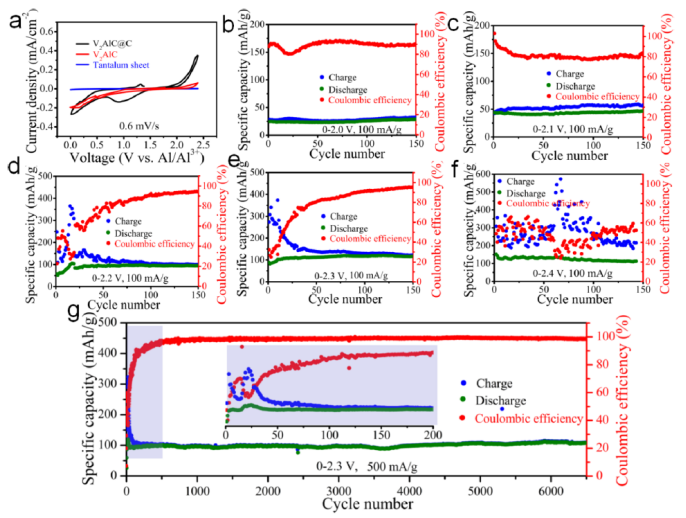

圖2。V
2AlC在鋁電池中的電化學性能。(a) 0.01 2.4 V (V vs Al/Al
3+)電壓窗口內的CV曲線。(b) 0.01-2.0 V， (c) 0.01 -2.1 V， (d) 0.01-2.2 V， (e) 0.01-2.3 V，和(f) 0.01-2.4 V(所有vs Al/Al
3+)在鋁電池中的循環性能。(g) V
2AlC在鋁電池中的循環性能(電流密度為500 mA g-1，電壓窗口為0.01-2.3 V)。

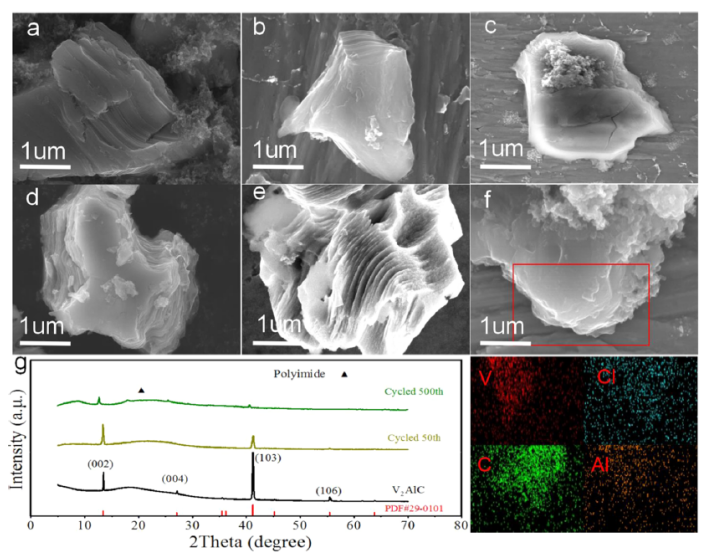

圖3 在不同電壓范圍(a) 0.01-2.0 V， (b) 0.01-2.1 V， (c) 0.01-2.2 V， (d) 0.01-2.3 V， (e) 0.01-2.4 V)， V
2AlC循環150次后的SEM圖像。(f) V
2AlC循環后的SEM圖像(電流密度為500 mA g
-1，電壓窗口為0.01-2.3 V)。(g) V
2AlC在鋁電池中循環前后的XRD圖譜。

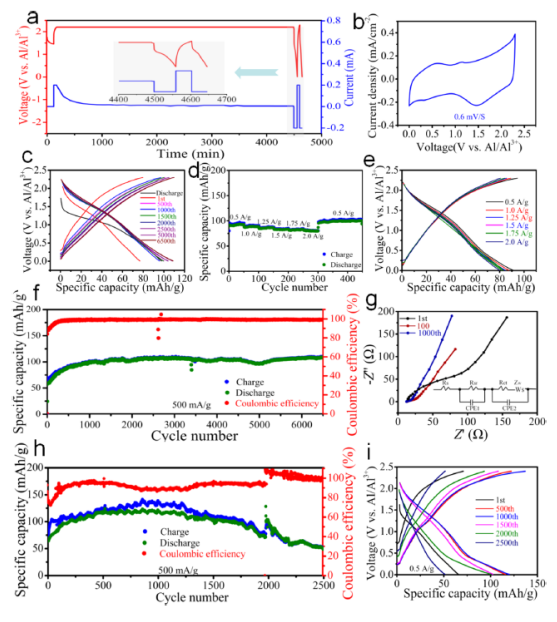

圖4。E-V
2AlC在鋁電池中的電化學刻蝕及電化學性能。(a)蝕刻過程的電壓和電流曲線。(b)鋁電池E-V
2AlC的CV曲線。(c)鋁電池e -V
2ALC充放電曲線(0.01-2.3 V)。(d, e)鋁電池e- V
2ALC倍率性能。(f) E-V
2AlC在鋁電池中的循環性能(0.01-2.3 V)。(g) E-V
2AlC在鋁電池中的阻抗譜(h) E-V
2AlC在0.01-2.4 V鋁電池中的循環性能。(i) E-V
2AlC在0.01-2.4 V鋁電池中的充放電曲線。

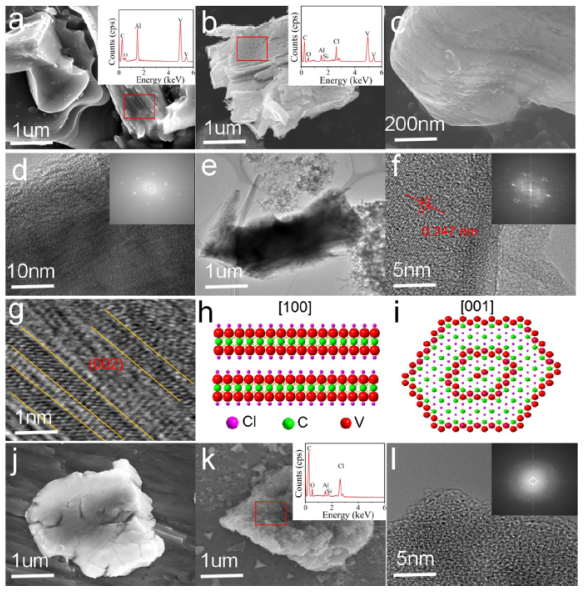

圖5。E-V
2AlC的SEM和TEM圖像。(a) V
2AlC的SEM圖像，插圖為所選區域的EDS譜圖。(b, c)不同放大條件下E-V
2AlC的SEM圖像 (d) V
2AlC的高分辨率TEM圖像，插圖為對應的SAED模式。(e) e - V
2ALC的TEM圖像。(f, g)不同放大條件下E-V
2AlC的高分辨率TEM圖像。(h, i) V
2CCl
2的平面和截面晶體結構圖。(j) SEM圖像的6500年后E-V
2AlC周期(0.01 - 2.3 V電壓窗口)。(k) SEM圖像E-V
2AlC 2500次后,和插圖顯示了所選區域的EDS譜(電壓窗口是0.01 - 2.4 V) (l)的高分辨率透射電鏡圖像E-V
2AlC 2500次后,和對應的插圖顯示了SAED模式。

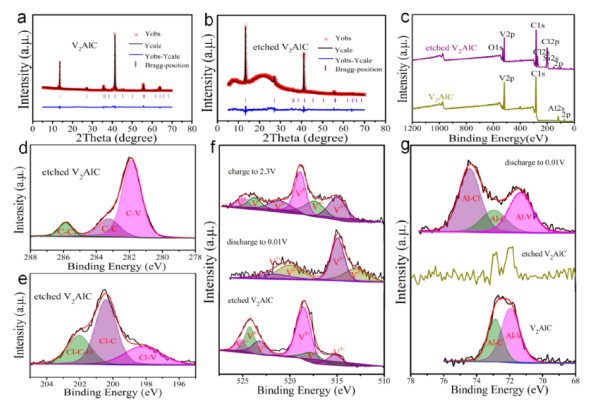

圖6。(a) V
2AlC的XRD細化譜圖。(b) E-V
2AlC的XRD細化譜圖。(c) V
2AlC和E-V
2AlC的XPS譜圖。(d) E-V2AlC的高分辨率C 1s XPS譜。(e) e - V
2ALC的高分辨率Cl 2p XPS譜。(f) E-V
2AlC在不同電壓下的高分辨率V - 2p XPS譜。(g) V
2AlC和E-V
2AlC的高分辨率Al 2p XPS譜，以及E-V
2AlC放電后的高分辨率Al 2p XPS譜。

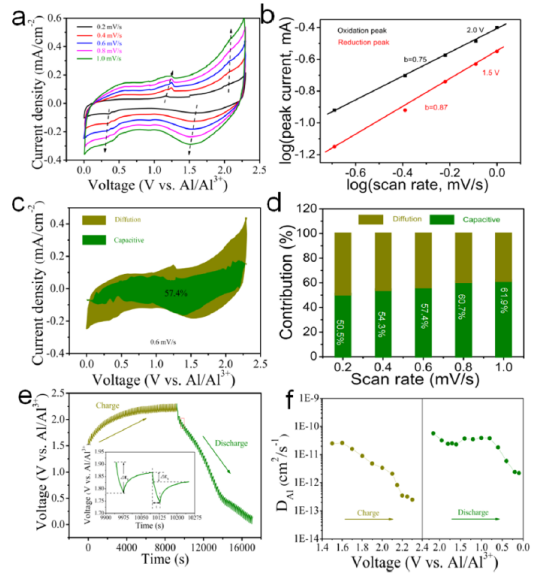

圖7 鋁電池E-V
2AlC贗電容行為及動力學研究。(a)不同掃描速率下的CV曲線，(b) log(I)與log(V)的關系, (c) 0.6 mV s
−1掃描速率下的表面贗電容百分比;,(d) 不同掃描速率下的表面贗電容百分比,(e) E-V
2AlC充放電過程的GITT曲線,和(f) Al
3+擴散系數。
相關科研成果由北京科技大學Jianling Li等人于2021年發表在ACS Applied Materials & Interfaces (https://pubs.acs.org/doi/10.1021/acsami.1c16706.)上。原文：In Situ Preparation of MXenes in Ambient-Temperature Organic Ionic Liquid Aluminum Batteries with Ultrastable Cycle Performance。
轉自《石墨烯研究》公眾號
.jpg)
