微型超級電容器（MSC）具有極高的功率密度和超長的循環壽命，在微型電源領域具有廣闊的應用前景。然而，高能量密度柔性MSC的可擴展制造仍然是一個重大挑戰。研究通過高效連續離心澆鑄方法制備偏釩酸銨/氧化石墨烯（NH
4VO
3/GO）薄膜，再通過激光刻劃來制備碳化釩/還原氧化石墨烯（V
8C
7/rGO）MSC。在30分鐘內，可在柔性基板上生產20多個MSC，顯示出可擴展制造的潛力。激光誘導的V8C7/rGO顯示出高度多孔的微觀結構，其中碳化釩納米顆粒被原位合成并均勻地修飾在石墨烯納米片上。定義良好的體系結構賦予V
8C
7/rGO MSC優異的電化學性能。這些設備的面積電容可高達49.5 mF cm
−2，比rGO-MSCs高11倍。體積能量密度和功率密度可高達3.4 mWh cm
-3和401 mW cm
-3 ，與商用儲能設備和大多數報道的MSC相競爭。此外，V
8C
7/rGO MSC具有良好的靈活性和可集成性，以及較長的循環壽命，具有良好的實際應用前景。V
8C
7/rGO MSCs優異的電化學性能使其成為理想的微型電源。本文開發的石墨烯基MSC的制造方法也有望進一步用于其他柔性微器件和微系統的設計、可擴展制造和集成，以實現多樣化的應用。

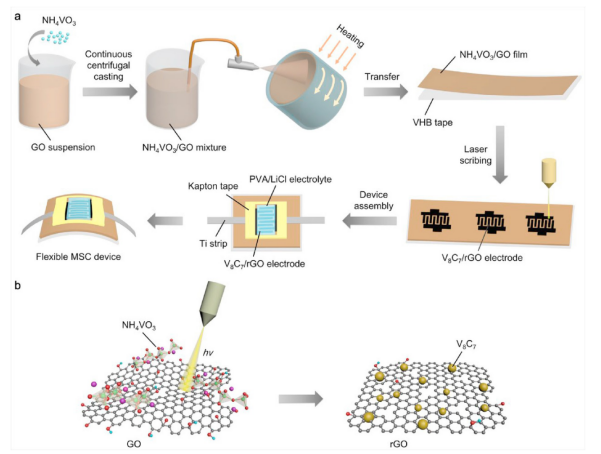

Figure 1. （a）V
8C
7/rGO MSCs的制造過程和（b）V
8C
7/rGO形成機制的示意圖。

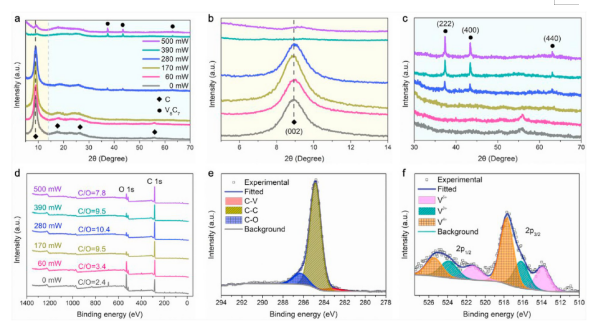

Figure 2. V
8C
7/rGO電極的結構表征。（a）-（c）XRD圖和（d）不同激光功率下V
8C
7/rGO電極的相應C/O原子比的XRD圖（e）V
8C
7/rGO 電極在390 mW時C 1s和（f）V 2p 的XPS圖，注：0 mW 對應于激光劃線前的原始薄膜。

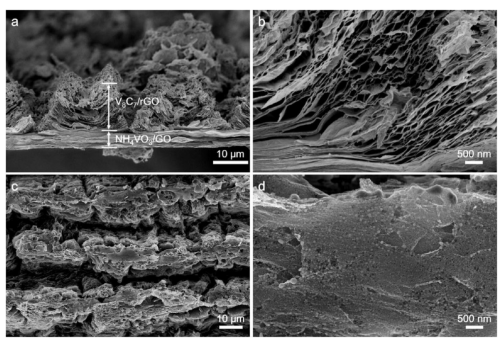

Figure 3. V
8C
7/rGO電極在390 mW時的SEM表征。（a）和（b）側視圖以及（c）和（d）不同放大倍數下的俯視SEM圖。
Figure 4. V
8C

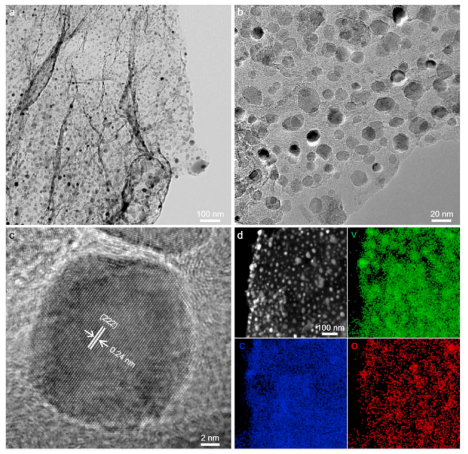

7/rGO電極在390 mW時的TEM表征。（a）和（b）不同放大倍數下的TEM圖。（c）HRTEM圖。（d）C、V和O元素的HAADF-STEM圖和相應的EDS圖。

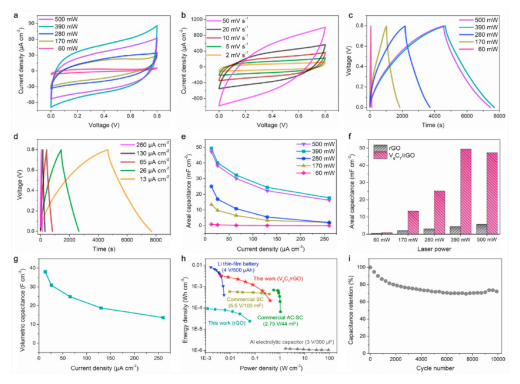

Figure 5. V
8C
7/rGO MSCs的電化學表征。（a）不同激光功率下V
8C
7/rGO MSCs 在1mV s
-1 時的CV曲線。（b）390 mW下V
8C
7/rGO MSCs在不同掃描速率時的CV曲線。（c）不同激光功率下V
8C
7/rGO MSCs在13mA cm
-2時的GCD曲線。（d）390 mW下V
8C
7/rGO MSC在不同電流密度時的GCD曲線。（e）不同激光功率下V
8C
7/rGO MSCs面積比電容與電流密度的關系。（f）不同激光功率下 V
8C
7/rGO MSCs和rGO MSCs在13mA cm
-2時的面積比電容比較。（g）390 mW下V
8C
7/rGO MSC體積比電容與電流密度的關系。（h）390 mW下V
8C
7/rGO MSC 與390 mW下rGO MSC，市售的儲能設備（鋰薄膜電池），鋁電解電容器，商用超級電容器(SC)和活性炭超級電容器(AC-SC)的Ragone圖。（i）390 mW下 V8C7/rGO MSC在651mA cm
-2下的循環穩定性測試。

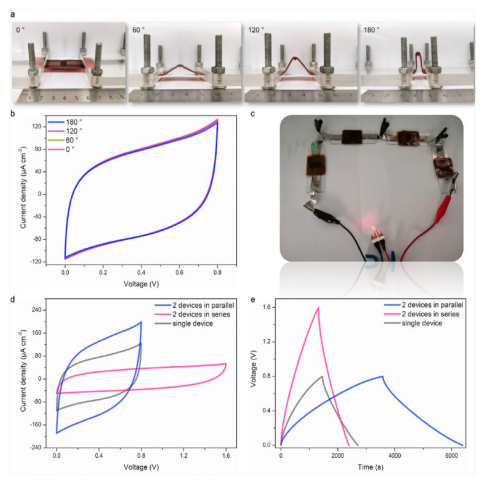

Figure 6 V
8C
7/rGO MSC在390 mW時具有優異的靈活性和可集成性。不同彎曲角度下MSCs在2 mV s
-1下的（a）照片和（b）CV曲線。（c）在13 mA cm
-2下充電至3.2 V后，由四個串聯的MSC供電的LED照片。串聯或并聯的兩個MSC在2 mV s
-1（d）的CV曲線和在6 mA cm
-2時的GCD曲線。
相關研究成果由中國科學院金屬研究所Feng Li 課題組于2021年發表于《Carbon》（https://doi.org/10.1016/j.carbon.2021.07.066）上。原文：Scalable fabrication of vanadium carbide/graphene electrodes for high-energy and flexible microsupercapacitors。
轉自《石墨烯雜志》公眾號
.jpg)
