草草网站_亚洲资源av_米奇午夜_亚洲猛片_亚洲天堂va_精品国产污污免费网站入口

       Zn//MnO₂水性電池由于具有成本效益、高安全性、高輸出電壓和能量密度等優(yōu)點(diǎn)，正成為有前途的大型儲能設(shè)備。然而，MnO₂正極固有地具有差的倍率性能和快速的容量劣化。在這里，我們通過將MnO₂納米棒與高導(dǎo)電石墨烯復(fù)合來消除障礙，這顯著增強(qiáng)了MnO₂陰極的電化學(xué)性能。受益于提高的電導(dǎo)率和離子擴(kuò)散速率以及石墨烯的結(jié)構(gòu)保護(hù)，Zn//MnO₂-石墨烯電池在0.5 A g^-1時具有301 mAh g^-1的高容量，這對應(yīng)于411.6 Wh kg^-1的高能量密度，即使在10 A g^-1的高電流密度下，仍可獲得95.8 mAh g^-1的容量，表現(xiàn)出極好的倍率特性。此外，Zn//MnO₂-石墨烯電池可實(shí)現(xiàn)15 kW kg^-1的功率密度。

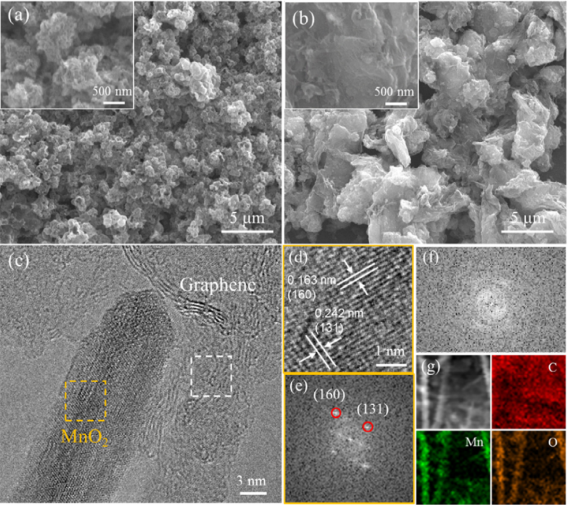

Figure 1. （a）MnO₂和（b）MnO₂-石墨烯樣品的SEM圖像。MnO₂-石墨烯樣品的（c,d）TEM圖像，（e,f）SAED模式和（g）能量色散光譜圖。

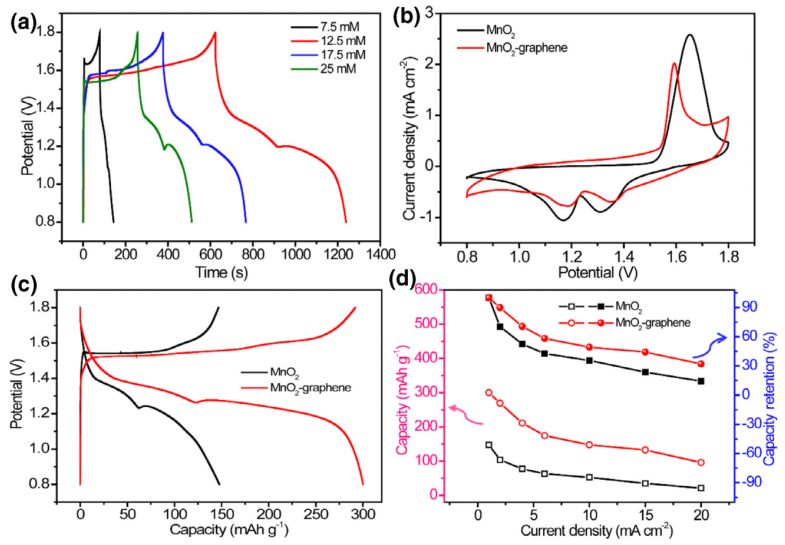

Figure 2. （a）用不同濃度KMnO₄制備的MnO₂-石墨烯電極的充放電曲線。（b）CV曲線；（c）在MnO₂和MnO₂-石墨烯電極的充放電曲線。（d）從放電曲線計算出MnO₂和MnO₂-石墨烯的容量和容量保持率

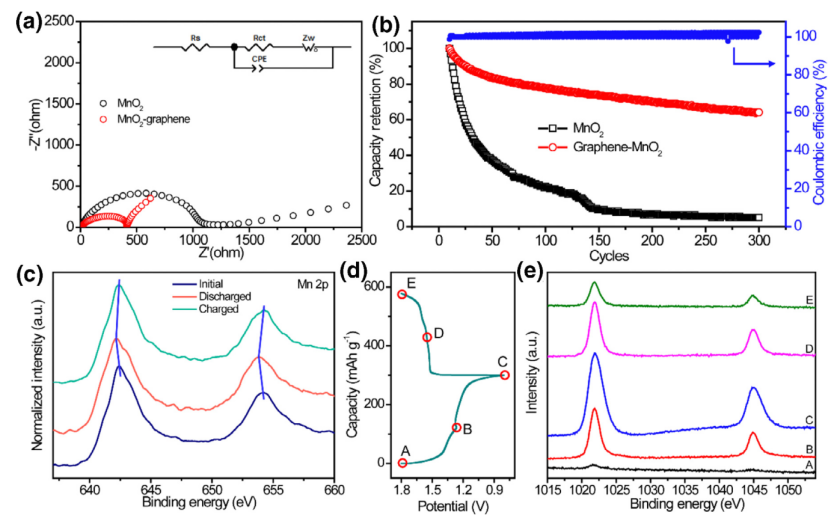

Figure 3. （a）奈奎斯特圖和相應(yīng)的等效電路圖；（b）MnO₂和MnO₂-石墨烯電極的循環(huán)性能，以及Zn//MnO₂-石墨烯電池的相應(yīng)庫侖效率。（c）Mn 2p在初始、完全放電和充電狀態(tài)下的XPS光譜。（d）MnO₂-石墨烯電極在0.5 A g^-1的充放電曲線，以及（e）MnO₂-石墨烯電極的Zn 2p XPS光譜。

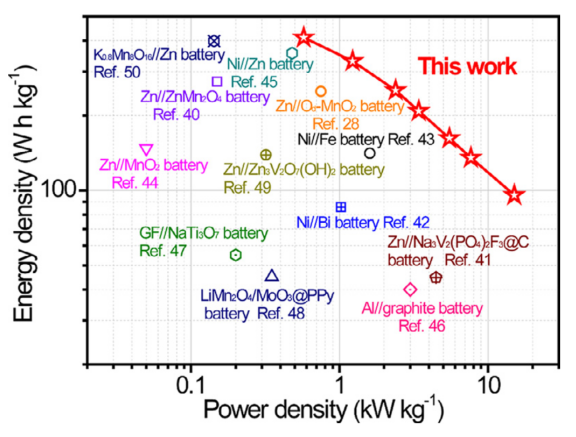

Figure 4. Zn//MnO₂-石墨烯電池與其他最近開發(fā)的儲能設(shè)備的Ragone圖

        相關(guān)研究成果于2020年由中山大學(xué)Xihong Lu課題組，發(fā)表在Journal of Energy Chemistry（2020, 43, 182-187）上。原文：γ-MnO₂ nanorods/graphene composite as efficient cathode for advanced rechargeable aqueous zinc-ion battery。

轉(zhuǎn)自《石墨烯雜志》公眾號
