草草网站_亚洲资源av_米奇午夜_亚洲猛片_亚洲天堂va_精品国产污污免费网站入口

       一種低成本氧化鈮-碳化鈮-氧化石墨烯（NbO₂/NbC/rGO）雜化電催化劑是通過回流，水熱法，然后在1050°C的最佳溫度下退火所制成的，用于全釩氧化還原液流電池（VRFB）應用。與其他樣品相比，NbO₂/NbC/rGO電催化劑在循環伏安法中表現出最佳的電化學活性，具有最高的峰值電流密度和對VO₂⁺/VO²⁺和V²⁺/V³⁺氧化還原反應的最低峰差。使用NbO₂/NbC/rGO改性石墨氈（NbO₂/NbC/rGO/GF）的VRFB電池的倍率性能在40mA cm^-2、80 mA cm^-2、120 mA cm^-2和160 mA cm^-2充放電電流密度下顯示出89.3％、81.7％、71.0％和59.3％的電壓效率，這些性能優于使用預處理的GF和未處理GF的性能。使用NbO₂/NbC/rGO/GF對VRFB電池進行的充放電穩定性測試表明，經過100次循環后，電流密度為80 mA cm^-2時沒有明顯衰減。該結果是由于與NbO₂/NbC上存在過量的氧空位、氧官能團的含量高以及石墨烯片的高電導率特性有關的協同效應。

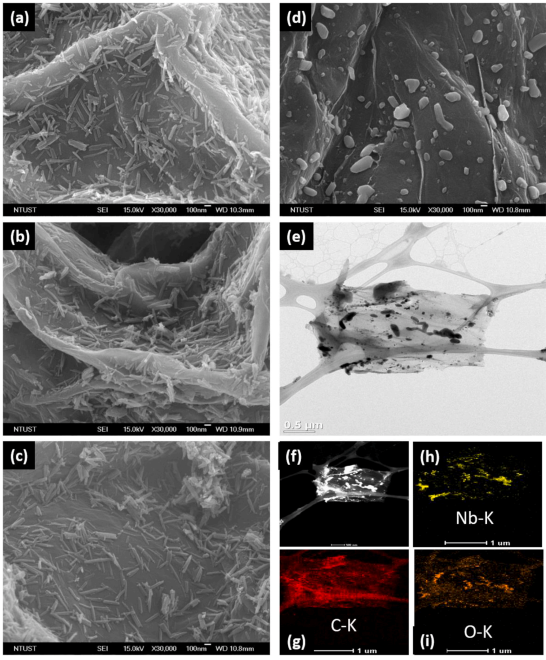

Figure 1. （a）Nb₃O₇(OH)/rGO、（b）Nb₂O₅/rGO、（c）Nb₁₂O₂₉/rGO和（d）NbO₂/NbC/rGO的SEM圖像。NbO₂/NbC/rGO的（e）TEM圖像和（f）HAADF-STEM圖像，以及（g）碳、（h）鈮和（i）氧元素的相應EDX元素映射結果。

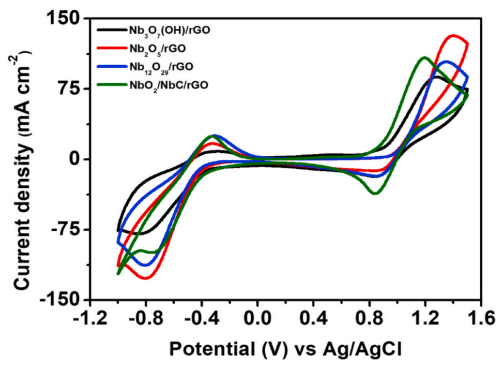

Figure 2. Nb₃O₇(OH)/rGO、Nb₂O₅/rGO、Nb₁₂O₂₉/rGO和NbO₂/NbC/rGO的CV曲線

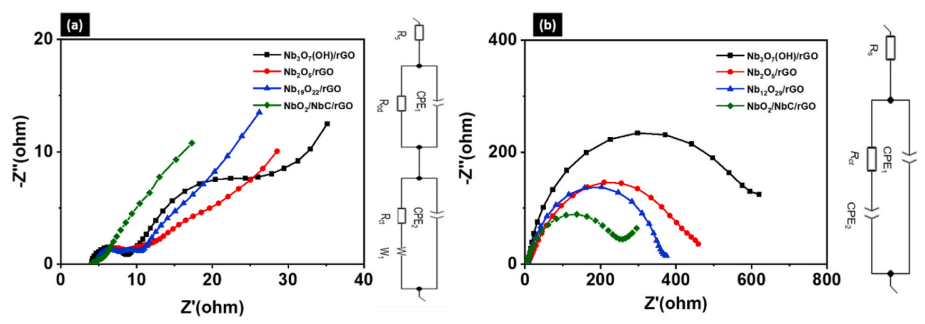

Figure 3. 極化電位為（a）1 V和（b）0.25V各種樣品的奈奎斯特圖

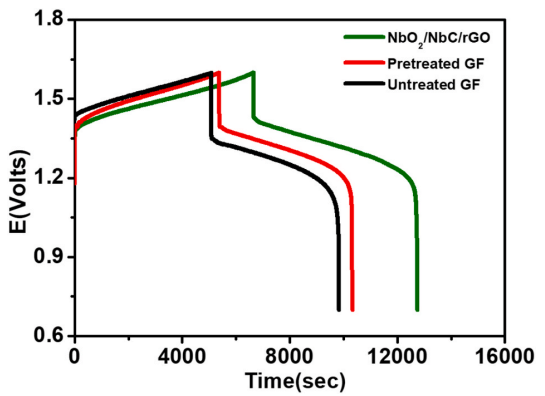

Figure 4. 未經處理的GF，經過預處理的GF和NbO₂/NbC/rGO修飾的GF在40 mA cm^-2的電流密度下的充放電曲線。

         相關研究成果于2020年由臺灣科技大學Chen-Hao Wang課題組，發表在Journal of Power Sources（doi.org/10.1016/j.jpowsour.2020.228590）上。原文：Synergistic effects of niobium oxide–niobium carbide–reduced graphene oxide modified electrode for vanadium redox flow battery。

轉自《石墨烯雜志》公眾號
