本文使用以1-乙基-3-甲基咪唑鎓氯化物為離子液體（IL）和NiFe
2O
4-rGO納米復合材料修飾的碳糊電極（CPE）（IL/NiFe
2O
4-rGO/CPE），這是一種靈敏有效的電化學傳感器用于分析日落黃。利用X射線衍射（XRD）、能量色散X射線分析（EDX）、掃描電子顯微鏡（SEM）和傅立葉變換紅外光譜（FTIR）來表征合成的NiFe
2O
4-rGO納米復合材料。著色劑的氧化峰值電流通過CV和DPV技術獲得。結果，獲得了兩個線性范圍，分別為0.05至30 μM（R
2 = 0.9939）和30至500 μM（R
2 = 0.9953），以及日落黃的LOD為0.03 μM。所提出的傳感器已成功應用于確定PBS（pH 3）中的日落黃、酒石黃和誘惑紅。IL/NiFe
2O
4-rGO/CPE在分析洗發劑和橙汁中的這些染料（作為真實樣品）時表現出很高的性能，結果令人滿意。

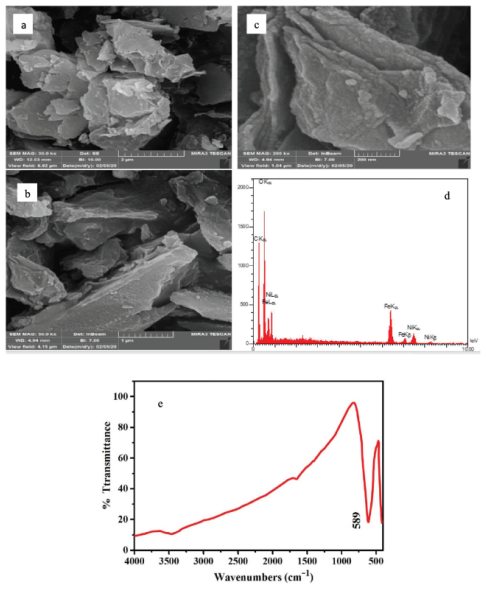

Figure 1. 合成的NiFe
2O
4-rGO納米復合物的(a–c) SEM圖、(d) EDX分析和(e) FT-IR圖

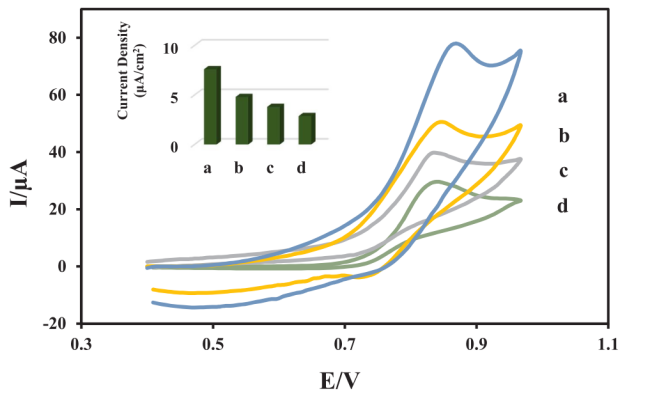

Figure 2. 在0.1 M PBS中，IL/NiFe
2O
4-rGO/CPE（曲線a）、IL/CPE（曲線b）、NiFe
2O
4/rGO/CPE（曲線c）和CPE（曲線d）表面分別有500μM日落黃的循環伏安圖。

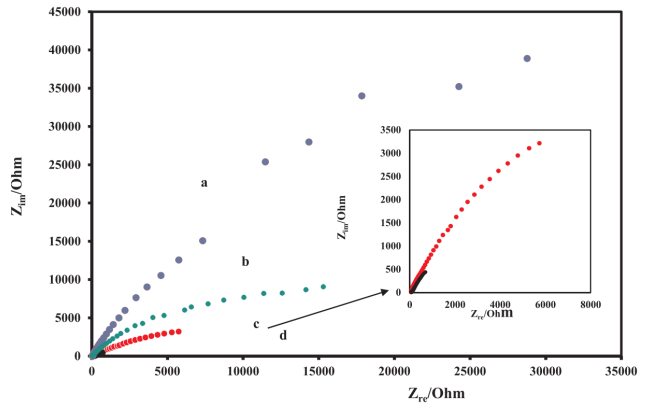

Figure 3. CPE（a）、IL/CPE（b）、NiFe
2O
4/rGO/CPE（c）和IL/NiFe
2O
4-rGO/CPE（d）的Nyquist阻抗圖。
相關研究成果于2021年由卡山大學大學的Mehdi Shabani-Nooshabadi課題組，發表在Food Chemistry（doi：10.1016/j.foodchem.2020.127841）上，原文：NiFe
2O
4-rGO/ionic liquid modified carbon paste electrode: An amplified electrochemical sensitive sensor for determination of Sunset Yellow in the presence of Tartrazine and Allura Red。
轉自《石墨烯雜志》公眾號
.jpg)
