在小型設備中，熱界面材料（TIM）的開發變得越來越重要，因此探索具有導熱性和彈性的高導熱性TIM具有非常重要的意義。這里，通過構建超薄六角形氮化硼納米片（h-BNNSs）和碳納米管（CNTs）的導熱通道，制備了高導熱性，柔韌性和彈性的聚合物基熱塑性聚氨酯（TPU）復合膜。然后，h-BNNSs/CNTs / TPU復合材料的最大熱導率高達1.35 W m-1 K-1，相對于原始聚合物TPU，其導熱率提高了約513％。如此好的熱導率歸因于多通道傳熱結構的構建。而且，該復合膜具有出色的絕緣性，可以拉伸到其原始長度的300％以上。因此，該h-BNNSs/CNTs/TPU復合膜作為重要TIMs在熱導應用中具有巨大的潛力。

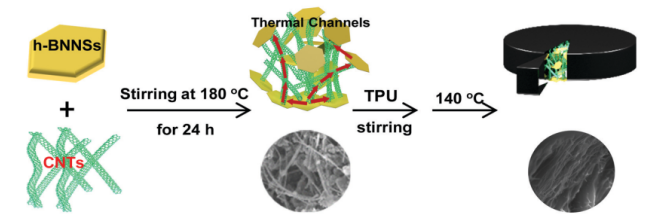

Figure 1. h-BNNSs/CNTs/TPU復合膜的合成過程示意圖。

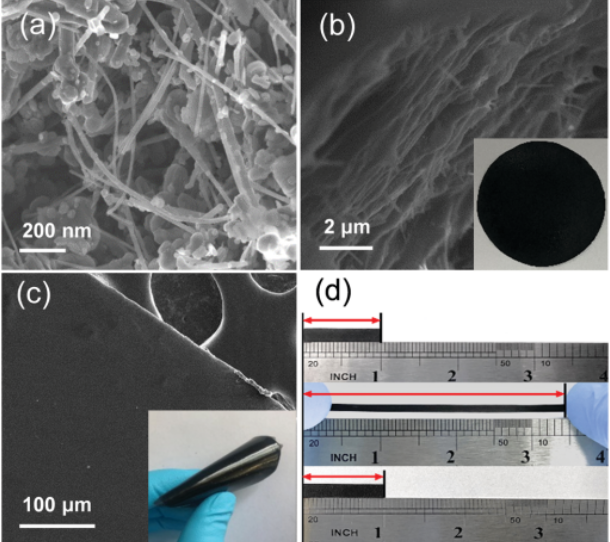

Figure 2. （a）h-BNNSs/CNT前驅體的SEM內部形貌;（b）h-BNNSs/CNTs/TPU復合膜的SEM橫截面形貌及其圓形實物照片;（c）光滑的h-BNNSs/CNTs/TPU復合膜的SEM形貌;（d）h-BNNSs/CNTs/TPU復合材料在拉伸前后的實物圖。

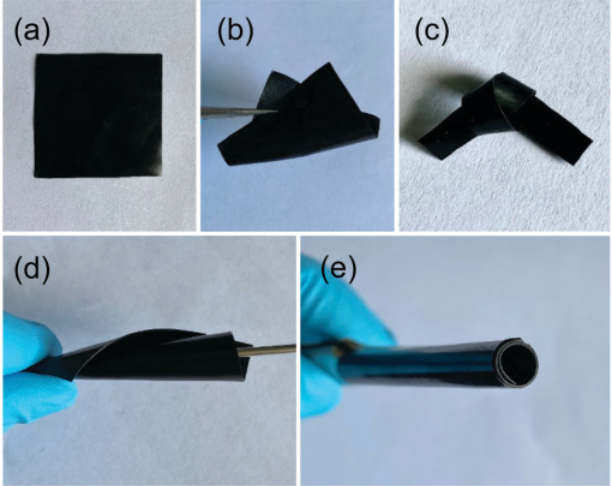

Figure 3. （a）方形且表面光滑（h-BNNS30/CNT70）65/TPU35復合膜的光學照片，（b–e）（h-BNNS30/CNT70）65/TPU35復合膜在折疊，打結，卷曲和卷起狀態時的照片。

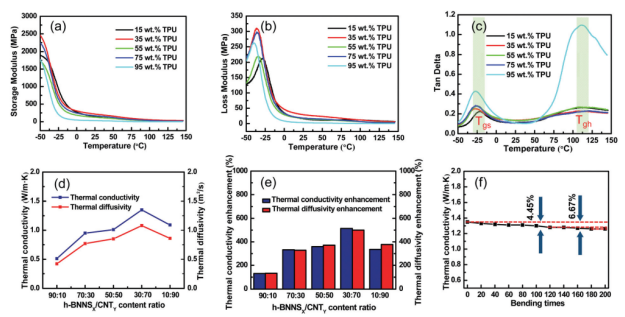

Figure 4. （a–c）具有不同TPU含量的h-BNNSs/CNT/TPU復合材料的DMA結果；（d）（h-BNNSX/CNT Y）65/TPU35復合膜的熱導率和熱擴散率;（e）熱導率增強和熱擴散率;（f）循環彎曲后，（h-BNNS30/CNT70）65/TPU35復合材料的熱導率。
相關研究工作由中國科學院合肥物質科學研究院Zhenyang Wang課題組于2020年發表在New Journal of Chemistry期刊上。原文：Increasing heat transfer performance of thermoplastic polyurethane by constructing thermal conduction channels of ultra-thin boron nitride nanosheets and carbon nanotubes。
轉自《石墨烯雜志》公眾號：
.jpg)
