通過微生物電解池（MEC）生產生物氫已經向開發合適且具有成本效益的陰極催化劑發展。在這個研究中，兩種石墨烯雜化金屬氧化物納米復合材料用作催化劑，磷酸鹽緩沖液陰極電解液中，在制糖業廢水作為底物的MEC中運行以研究制氫。電化學表征顯示出NiO.rGO涂層陰極的性能更好，與NF和Co
3O
4.rGO陰極相比，該涂層在600 mV電壓下的過電勢較小，并且在Nyquist圖中具有最低的電阻。實驗結果表明，在1.0 V的施加電壓下，NiO.rGO納米復合材料的最大產氫率為4.38±0.11 mmol/L/D，庫倫效率為65.6％，陰極氫回收率為20.8％。就生產生物氫而言，MEC性能比Co
3O
4.rGO和未鍍膜的NF高1.19倍和2.68倍。因此，在MEC中使用工業廢水，證明了經濟的雜化納米復合催化劑可實現能源和環境的可持續性。

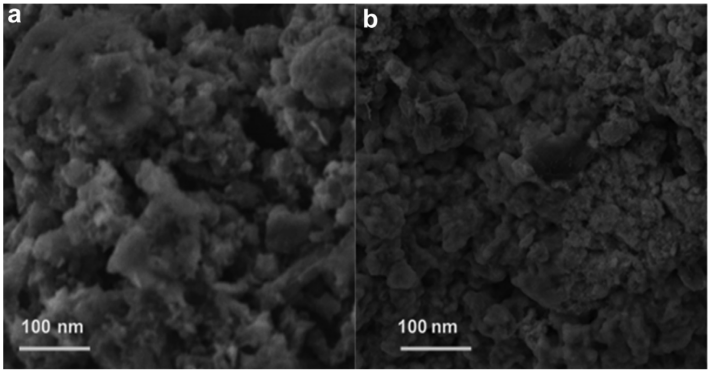

Figure 1. （a）Co
3O
4.rGO和（b）NiO.rGO納米復合材料的SEM圖像。

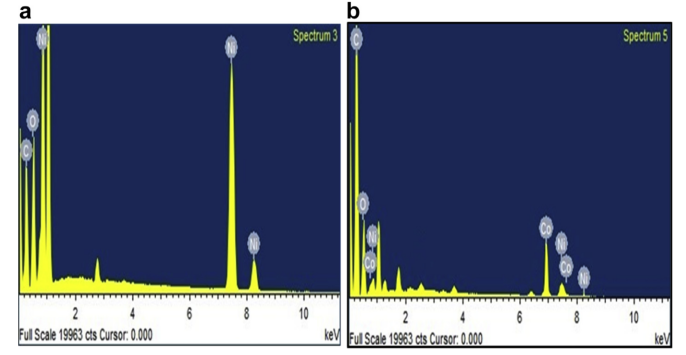

Figure 2. （a）NiO.rGO和（b）Co
3O
4.rGO納米復合材料的EDX分析。

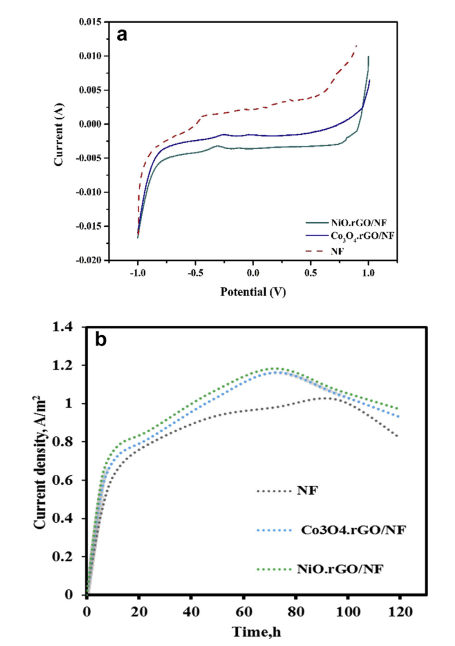

Figure 3. （a）兩個涂層陰極與NF的線性掃描伏安圖。（b）在磷酸鹽緩沖溶液中，施加電壓1.0 V時，MECs中不同陰極的電流密度。

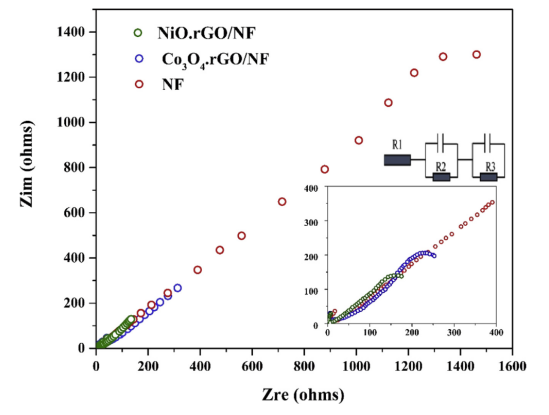

Figure 4. 兩個涂層陰極以及NF的奈奎斯特圖。

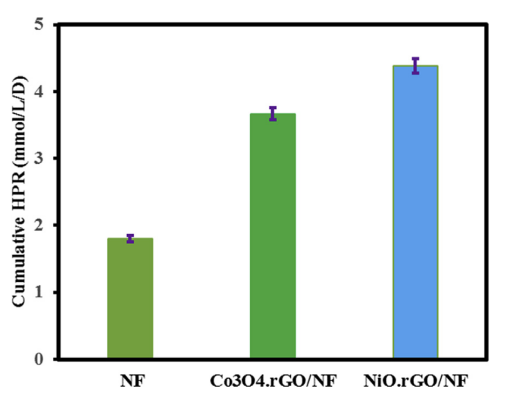

Figure 5. 5天的生產周期中氫氣的累積生產率。
相關研究成果于2020年由印度國家技術研究所Samsudeen Naina Mohamed課題組，發表在International journal of hydrogen energy（2020, 45, 7647-7655）上。原文：Enhancing biohydrogen production from sugar industry wastewater using metal oxide/graphene nanocomposite catalysts in microbial electrolysis cell。
摘自《石墨烯雜志》公眾號：
.jpg)
