這里，通過化學氣相沉積法，連續生長MoS2和石墨烯，成功獲得了石墨烯和MoS2的垂直異質結構。MoS2在石墨烯表面的覆蓋率是通過臭氧處理來控制的，這是因為成核促進劑（PTAS）的吸附和聚集情況會受影響，從而影響石墨烯表面上的MoS2成核情況。經研究發現，即使經過臭氧處理和高溫生長過程（最高650 ℃）后，多數為單層MoS2或雙層MoS2薄片生長在幾乎無缺陷的石墨烯上。通過光致發光和光響應測試發現，該異質結構中實現了有效的電荷轉移。

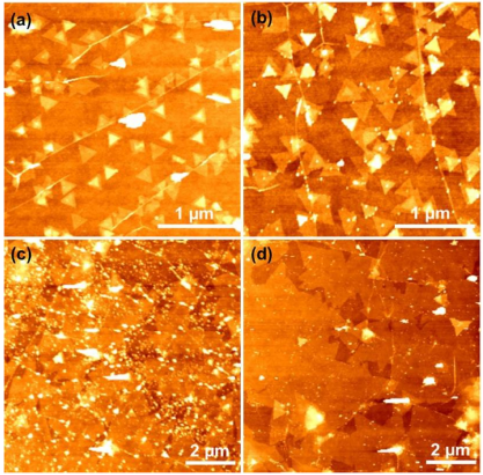

Figure 1. 采用不同的預生長處理，MoS2生長在石墨烯上的情況。MoS2分別生長在（a）原始石墨烯，（b）臭氧處理的石墨烯，（c）PTAS沉積的石墨烯，（d）PTAS+臭氧處理的石墨烯上的AFM圖。

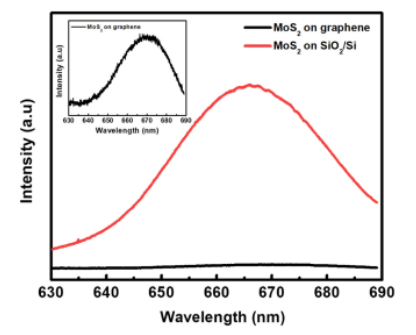

Figure 2. 在石墨烯和SiO2 /Si襯底上生長MoS2的PL光譜。插圖是放大的PL光譜。

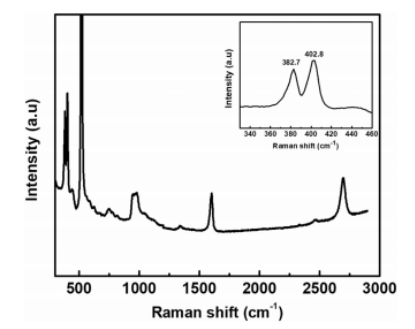

Figure 3. 石墨烯/MoS2垂直異質結構的全范圍拉曼光譜。插圖是放大的光譜，顯示了歸屬于MoS2晶體的兩個典型峰（E
2g和A
1g）。

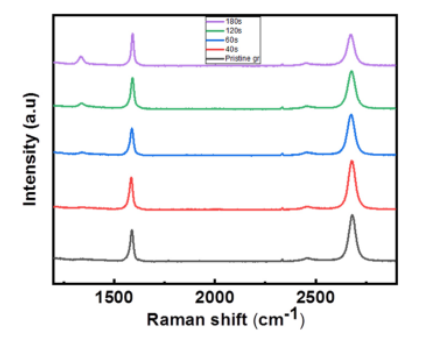

Figure 4. 不同臭氧處理時間的石墨烯拉曼光譜。

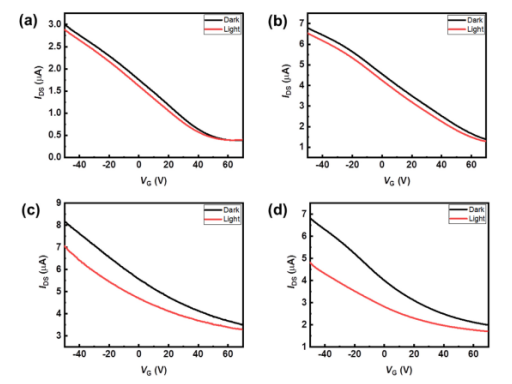

Figure 5. 異質結構器件的光電特性分析，其中（a，b）是石墨烯通道和小MoS2薄片構建的器件，而（c，d）是石墨烯通道和大MoS2薄片構建的器件。在0.03 V偏置電壓下有無白光照明時獲得光響應曲線。

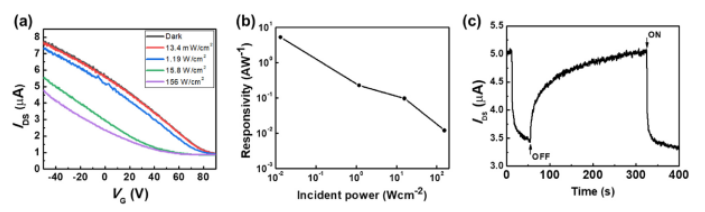

Figure 6.（a）異質結構器件在不同光強度下的傳輸特性。（b）響應度與光強度的函數關系。（c）在入射光強度為15.8 W cm -2照射下，器件的時間光響應曲線。
該研究工作由韓國亞洲大學Ji-Yong Park課題組于2020年發表在Carbon期刊上。原文：Large-area growth of high-quality graphene/MoS2 vertical heterostructures by chemical vapor deposition with nucleation control。
摘自《石墨烯雜志》公眾號：
.jpg)
