通過涂覆石墨烯和聚二甲基硅氧烷（PDMS）到光纖等離子體界面上,開發了一種高靈敏度，快響應速度的光纖等離子體溫度傳感器。該傳感器由側面拋光纖維，金層，石墨烯層和PDMS層四部分組成，依次分別用于光激發和讀出，激發表面等離振子共振（SPR），增強SPR效應和加速傳感響應，充當熱-光響應材料。發現，隨著石墨烯層數增加（4層以內），其折射率（RI）的靈敏度增加，但進一步增加石墨烯層數，其靈敏度反而降低。引入PDMS外涂層后，四層石墨烯可以提高RI傳感器的靈敏度（33％），溫度靈敏度提高了21.9％。此外，引入石墨烯層后，縮短了溫度傳感器的響應時間，從65至6 s（達一個數量級以上）。可以相信，該多層石墨烯/PDMS結構可以進一步開發用于優化其他溫度傳感器的靈敏度和響應時間。

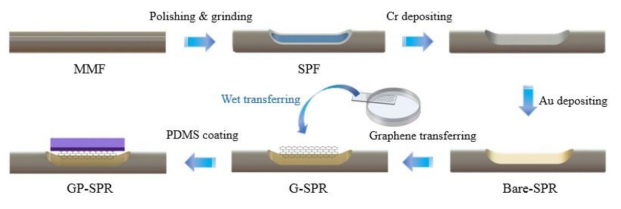

Figure1. GP-SPR光纖傳感器的制造過程，包括拋光纖維包層，沉積Cr和金膜，石墨烯轉移和涂覆PDMS層。

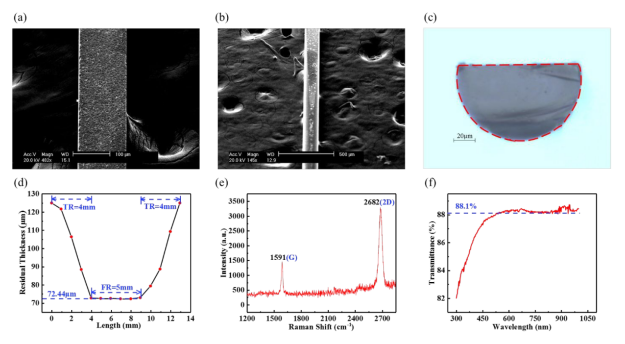

Figure 2.（a）SPF的平坦區域（FR）和（b）過渡區域（TR）的SEM圖。（c）SPF橫截面的光學圖。（d）SPF殘留物沿拋光區域的厚度情況。（e）單層石墨烯的拉曼光譜。（f）五層石墨烯的透射光譜。

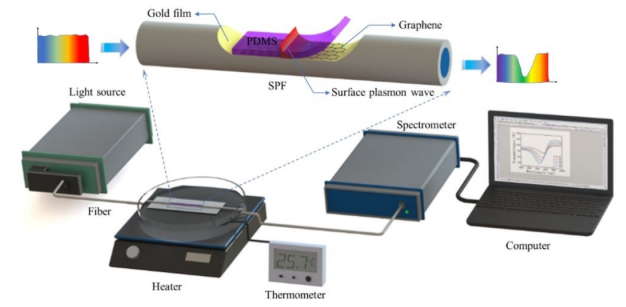

Figure 3. 溫度傳感器表征系統的示意圖。 插圖是放大的GP-SPR溫度傳感器。

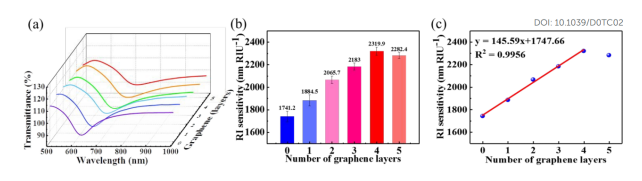

Figure 4.從 0至5層石墨烯時，傳感器對RI液體在1.331處的透射光譜。（b）傳感器的RI靈敏度與石墨烯層數的關系。（c）0-4層石墨烯時，RI靈敏度的線性擬合。
該研究工作由暨南大學Jiajia Luo等人于2020年發表在J. Mater. Chem. C期刊上。原文：Graphene-PDMS hybrid overcoating enhanced fiber plasmonic temperature sensor with high sensitivity and fast response。
.jpg)
