在光驅動量子固體中已經發現或預測了許多非平衡現象。實例包括光誘導的超導性和Floquet設計的拓撲相。這些是短暫的效應，應導致可測量的電傳輸變化，可以使用基于光電導開關的超快器件架構來表征。在此，我們報告了由飛秒脈沖的圓偏振光驅動的單層石墨烯中光誘導的反?；魻栃挠^察結果。效應對用于調節費米能級的柵極電勢的依賴性揭示了多個特征, 即反映了Floquet設計的拓撲帶結構的特征，類似于Haldane最初提出的帶結構。這包括一個以狄拉克點為中心的約60 meV寬的電導平臺，預計在該點處將打開等幅的間隙。我們發現，當費米能級位于這個高原范圍內時，估計的霍爾電導反常飽和在1.8±0.4 e
2/h左右。
.png)

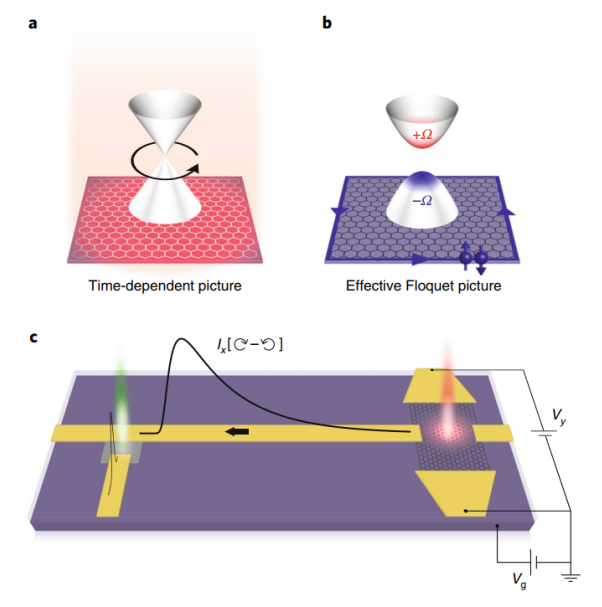

Figure 1. 石墨烯中光誘導拓撲Floquet帶和用于檢測超快反?；魻栯娏鞯钠骷w系結構。 （a）預測石墨烯與圓偏振光之間的相干相互作用將在有效的Floquet帶分散中打開拓撲帶隙。（b）間隙的特征在于存在兩個波谷中相同的貝里曲率（Ω）。（c）通過微帶傳輸線連接，剝落的石墨烯單層具有四個電觸點（右）和用于電流檢測的光電導開關（左）。

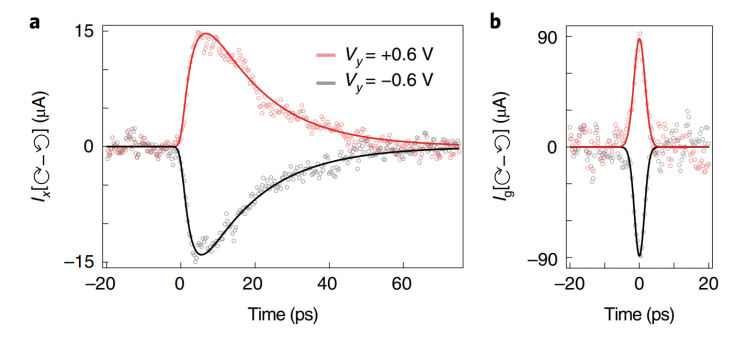

Figure 2. 圓偏振光驅動的石墨烯中超快反?；魻栯娏鳎海╝）對于正和負V
y，在光電導開關處測得的時間分辨與螺旋度相關的I
x[? − ?]。（b）去卷積的反?；魻栯娏餍盘朓
g解釋了芯片上電路的響應功能。

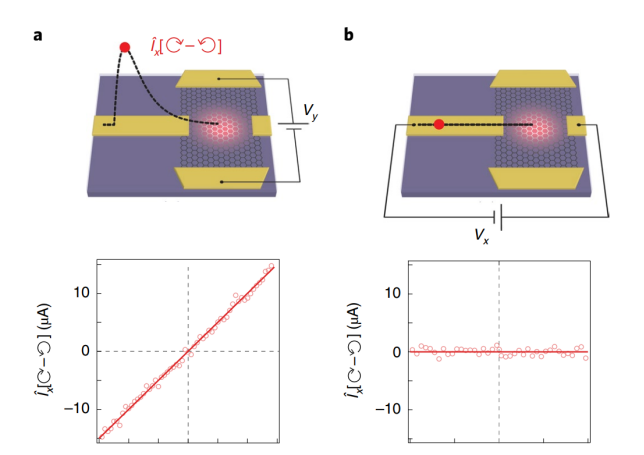

Figure 3. 在不同的源極-漏極電壓幾何結構下，取決于螺旋度的電流行為。根據V
y（a）和V
x（b）測得的Î
x[? − ?]。

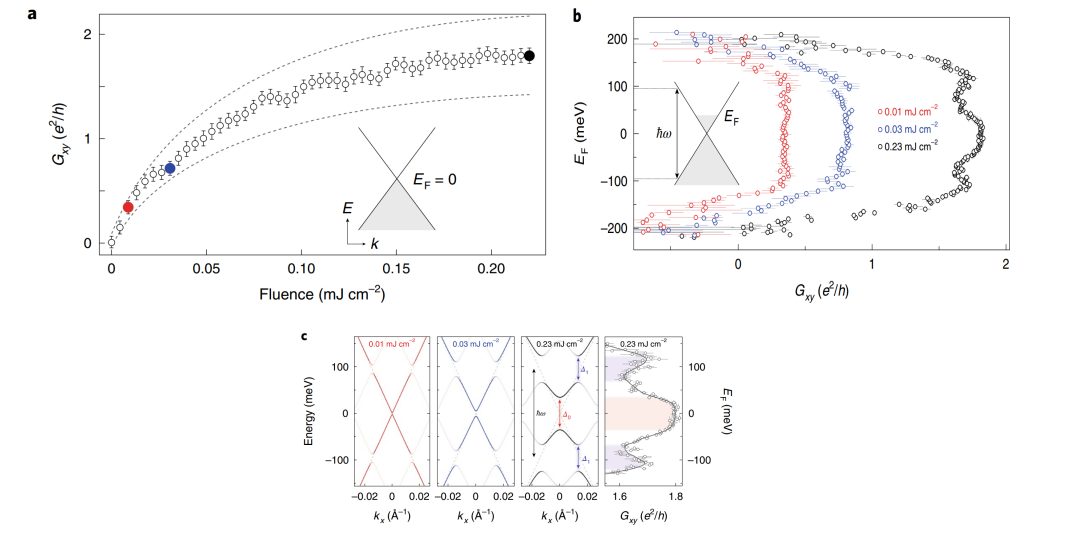

Figure 4. （a）G
xy是峰值激光驅動脈沖通量的函數。（b）G
xy是在三個注量下測得的平衡E
F的函數。（c）左三幅圖：使用浮球理論模擬的b中注量的有效譜帶結構。右圖：b中高通量數據的放大率以進行比較。
相關研究成果于2019年由馬克斯·普朗克物質結構與動力學研究所J. W. McIver課題組，發表在Nature Physics（https://doi.org/10.1038/s41567-019-0698-y）上。原文：Light-induced anomalous Hall effect in graphene。
