本文報(bào)道了具有優(yōu)異吸附性能的氧化石墨烯（GO）/中孔SBA-15納米復(fù)合材料的合成。通過XRD、FESEM、TEM、FTIR、拉曼光譜儀和表面積分析儀對樣品進(jìn)行表征。吸附研究表明，將GO摻入SBA-15骨架比純BA-15具有更高的吸附能力。該復(fù)合材料顯示出均勻的孔徑（6.50 nm）、大的孔體積（1.035 cm
3/g）和高表面積（891 m
2/g）。樣品的吸附量隨樣品劑量和吸附溫度的增加以及染料初始濃度的增加而降低。發(fā)現(xiàn)該復(fù)合物對亞甲基藍(lán)的最大吸附容量為242mg/g。去除效率達(dá)到100％。該方法簡單易行，適合批量生產(chǎn)。

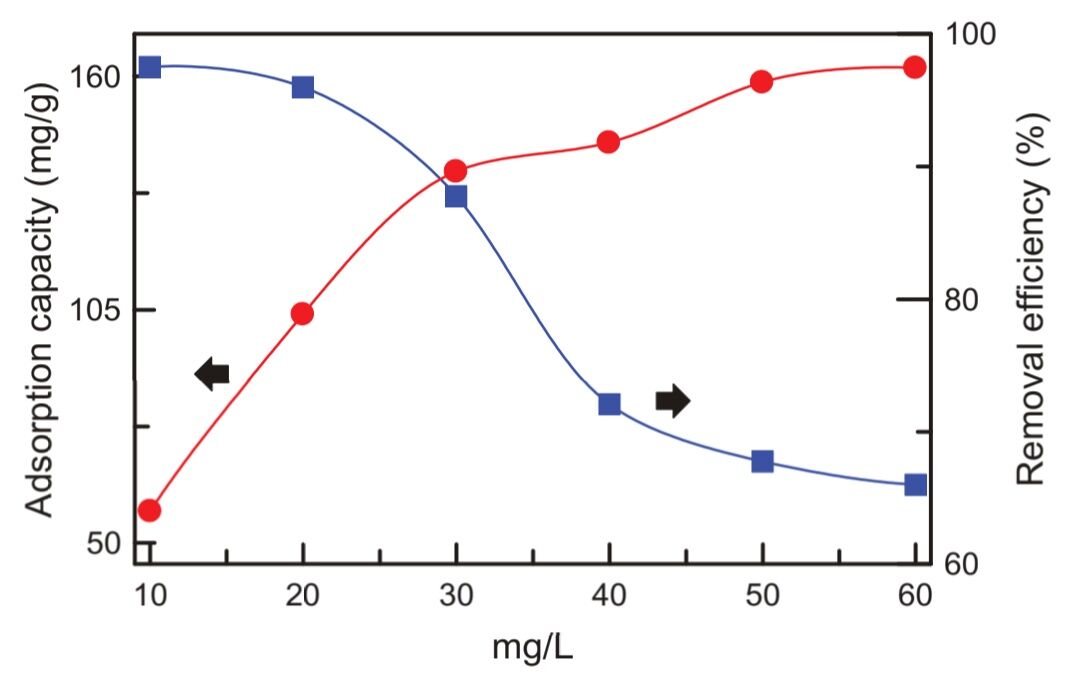

Figure 1. MB初始濃度對GO-MS樣品吸附能力和去除效率的影響
.png)

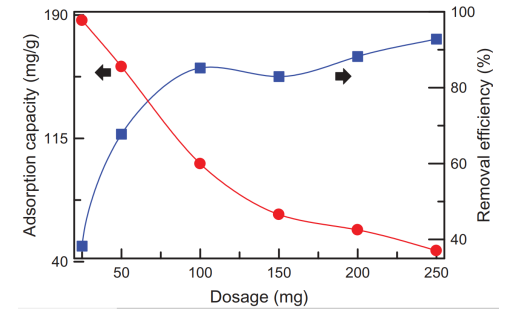

Figure 2. 樣品質(zhì)量對GO-MS樣品吸附能力和去除效率的影響
.png)

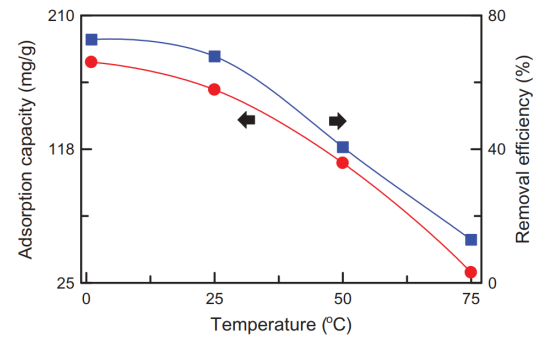

Figure 3. 溶液溫度對GO-MS樣品吸附容量和去除效率的影響
.png)

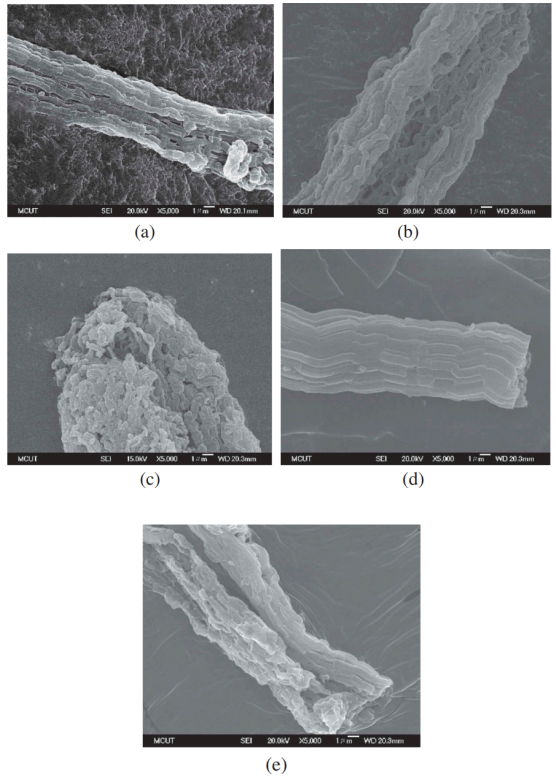

Figure 4. GO-MS樣品在各種煅燒溫度下的FE-SEM圖像：（a）350°C，（b）450°C，（c）550°C，（d）650°C，（e）750°C
.png)

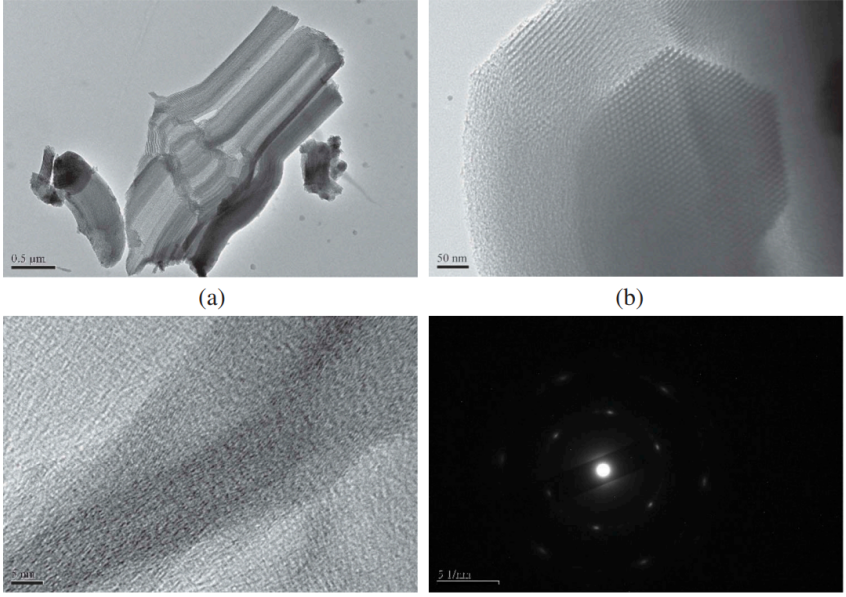

Figure 5. 樣品的TEM圖像：（a,）GO-MS；（c）純GO；（d）GO的SAED模式
相關(guān)研究成果于2019年由明治科技大學(xué)Tzong-Horng Liou課題組，發(fā)表在Separation Science and Technology（DOI: 10.1080/01496395.2019.1577274）上。原文：Characterization of graphene oxide supported porous silica for effectively enhancing adsorption f dyes。
