最新a片免费网址,素人啪啪,特警新人类国语免费高清在线观看

全部新聞公司新聞產品新聞資料下載行業新聞

哈爾濱工業大學Yejun Qiu課題組--用于輕質高能量鋰離子電池的石墨烯修飾聚合物柔性材料

為了徹底改變未來的電子和電動汽車，需要高能量密度的輕質電池，因此，一種能夠攜帶高能量的輕質柔性材料是當前的需要。在此，本文使用激光誘導的石墨烯泡沫(LIGF)，生長在聚酰亞胺上，直接作為鋰離子電池的自無粘結陽極材料。最終生長在聚酰亞胺一側的LIGF上的電子遷移使其可以直接作為器件注入，為了證明這個概念，將使用了一個折疊的LIGF樣品作為陽極。由于石墨化的改善，在400℃退火時，生長的LIGF的初始面積容量從203 μAhcm^-2增加至280 μAhcm^-2。在0.1 mA cm^-1的電流密度下，100次循環后仍保持穩定的倍率性能，平均庫侖效率為99%。電化學阻抗譜結果表明，樣品退火后起其電導率隨之增加，有利于在非導電聚合物一側上實現更快的電子流動。本研究為未來基于LIGF的輕量鋰離子電池的發展鋪平了道路，同時也使可穿戴的柔性高能量密度存儲設備成為可能。

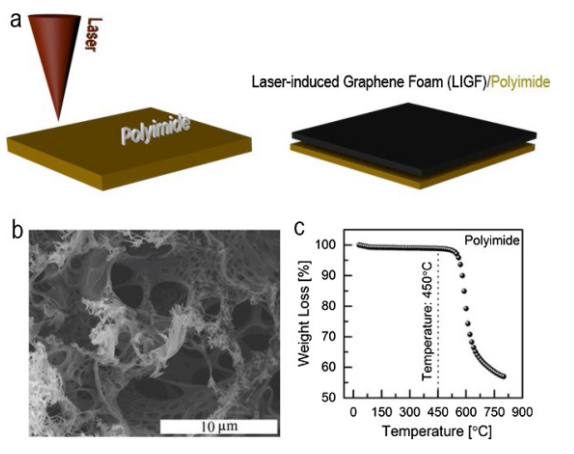

Fig. 1. (a)LIGF生長示意圖，(b)LIGF的泡沫像形態，(C)直到450℃，聚酰亞胺穩定。

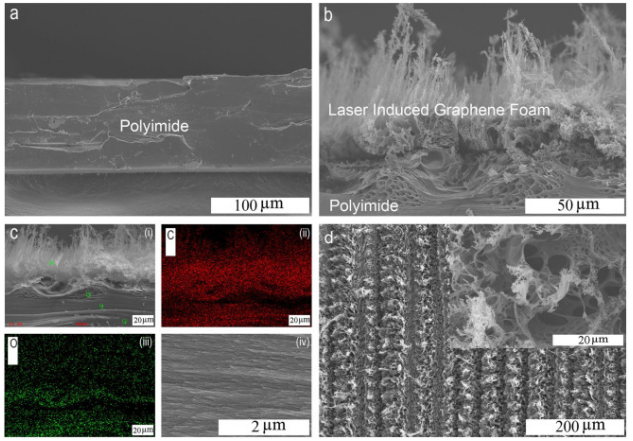

Fig. 2. (a)聚酰亞胺剖面圖，(b)聚酰亞胺上生長LIGF，(c)LIGF橫截面的元素映射，(d)LIGF的表面出現的溝和脊。

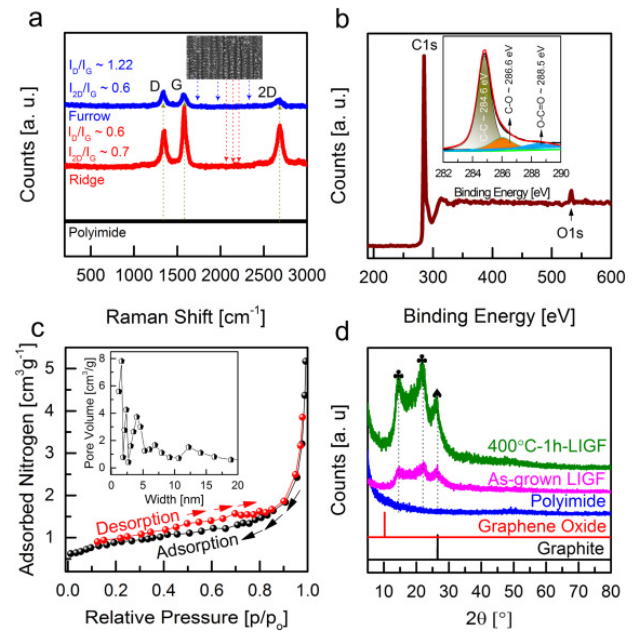

Fig. 3. (a)LIGF的拉曼圖，(b)LIGF的XPS圖，(c)LIGF的比表面積和孔徑分布(插圖)，(d)LIGF的XRD圖。

Fig. 4. (a)生長LIGF的混合納米片和納米棒。生長 LIGF上的單個(b)薄片和(c)棒。(d)退火后的LIGF上混合納米片和納米棒。退火后單個(e)薄片和(e)棒。

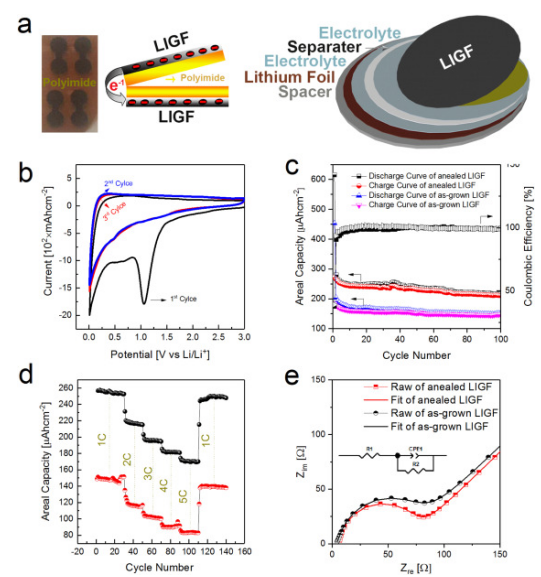

Fig. 5. (a)在聚酰亞胺上的LIG，以及紐扣電池的組裝。(b)LIGF為陽極，掃描速率為2 mVs^-1時LIB的CV曲線。(c)生長的LIGF和退火后的LIGF在100 μAcm^-2下循環100次的性能和對應的庫侖效率。(d)在C1，C2，C3，C4和C5處生長的LIGF和退火樣品的倍率性能。(e)首次循環后，生長和退火的LIGF的Nyquist圖。
相關研究成果于2019年由哈爾濱工業大學Yejun Qiu課題組，發表在Applied Materials Today (https://doi.org/10.1016/j.apmt.2019.08.003 )上。原文：Graphene decorated polymeric flexible materials for lightweight high areal energy lithium-ion batteries



您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :

草草网站_亚洲资源av_米奇午夜_亚洲猛片_亚洲天堂va_精品国产污污免费网站入口
