由于具有高理論體積能量密度，鉛基陽極在鋰離子電池中具有固定存儲(chǔ)應(yīng)用的潛力。在這項(xiàng)研究中，通過用氧化石墨烯片網(wǎng)絡(luò)涂覆，用乙二胺交聯(lián)，改善了PbO的循環(huán)性能。碳涂層在200次循環(huán)中將電極容量從每循環(huán)0.42％降低至0.22％，庫侖效率從96％增加至99％，并通過改善導(dǎo)電性以增加電極的可接近容量。這種低溫碳涂層技術(shù)對(duì)其他亞穩(wěn)態(tài)和低熔點(diǎn)電活性材料具有潛在的優(yōu)勢。

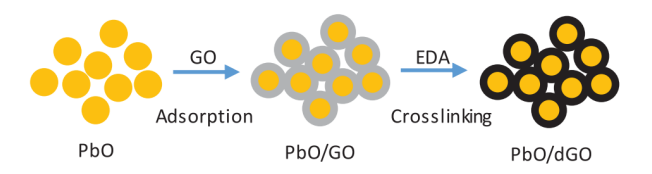

Figure 1. 通過將GO吸附到PbO上，然后用EDA處理來合成PbO/dGO的示意圖。

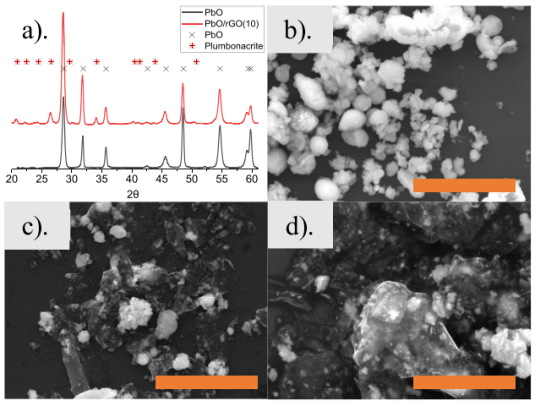

Figure 2. （a）10wt％dGO涂覆的PbO和PbO的XRD圖；（b）PbO微粒，（c）具有5wt％dGO涂層的PbO和（d）具有10wt％dGO涂層的PbO的SEM圖像；所有圖像的比例尺均代表10 μm。

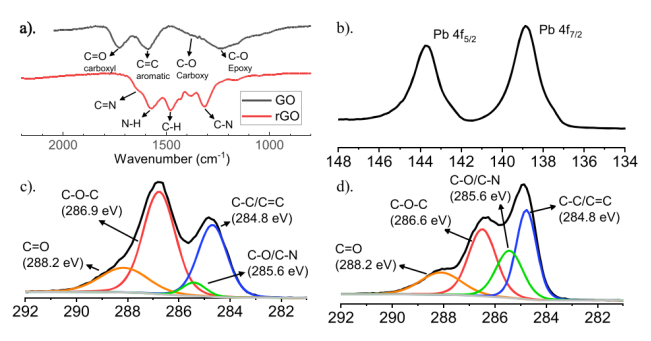

Figure 3. （a）GO和dGO（不含PbO）的FTIR光譜圖；（b）Pb 4f的XPS分析；（c）GO和（d）dGO在C 1s區(qū)域的XPS分析。

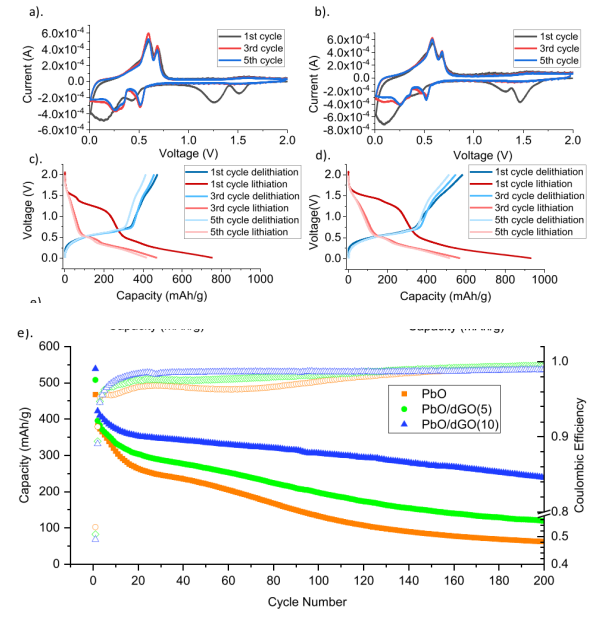

Figure 4. 在0.01和2 V之間, 0.1 mV/s下，（a）PbO電極和（b）PbO/dGO(10)電極的循環(huán)伏安曲線；（c）PbO和（d）PbO/dGO(10)的前五個(gè)循環(huán)的充電/放電曲線；（e）PbO、PbO/dGO(5)和PbO/dGO(10)的長期循環(huán)。
相關(guān)研究成果于2019年由德克薩斯大學(xué)奧斯汀分校C. Buddie Mullins課題組，發(fā)表在ACS Appl. Energy Mater.（DOI: 10.1021/acsaem.9b00401）上。原文：Lead Oxide Microparticles Coated by Ethylenediamine-Cross-Linked Graphene Oxide for Lithium Ion Battery Anodes。
